Das
Herzstück des
BPH-Schwebestativs ist das Gelenk
(Gimbal). Ohne vernünftigen
Werkzeug erreicht man keine
ausreichende Präzision und das
Schwebestativ wird nur unzulänglich
funktionieren.
1.
Meine Hobby-Metallwerkstatt:

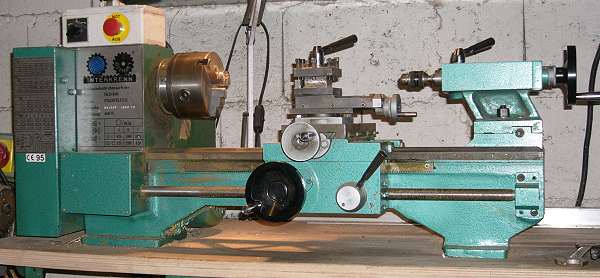

1: Drehbank
Interkrenn Type IK-D 400 aus dem
Jahre 1996
Diese
verwindungssteife Drehbank hat eine
Spitzenweite von 400mm und eine
Spitzenhöhe 125mm. Der
Umlaufdurchmesser über Bett ist
250mm. Man kann eine Planscheibe
anbringen. Ein automatischer Längs-Vorschub
ist vorhanden, Gewinde kann man
ebenfalls schneiden.
Diese Drehbank gibt es heute noch
unter anderem Namen,
allerdings ist der Preis heute fast
doppelt so hoch.
Wie
man das Leistungsspektrum einer
Drehbank erweitern kann, zeigt diese
Homepage
sehr schön auf.

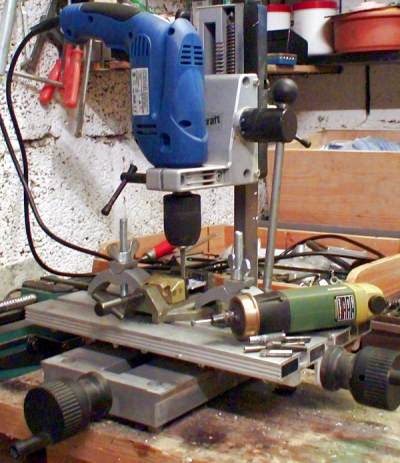

2: Wolfcraft
Bohrwerk 5120 mit Kreuztisch für
leichtere Fräs- und Bohrarbeiten
Der
Verfahrweg auf dem Kreuztisch beträgt 130 x 80 mm. Es
können verschiedene
Elektrowerkzeuge eingesetzt werden,
z.B. Bohrmaschinen oder das PROXXON
Bohr- und Fräsgerät BFG 12/E. Das
Fräszentrum eignet sich gut für
die Bearbeitung von Kunststoff-,
Holz- und Alu-Messing-Material, in
Stahl/Guß nur für bohren geeignet.
Man kann mit dem Kreuztisch sehr
genau Bohrpositionen anfahren, Langlöcher
herstellen oder Oberflächen fräsen.
Ein
paar Links für Werkzeug- und
Materialbeschaffung:
Westfalia-Werkzeuge
Deuss-Werkzeuge
Werkzeuge
für den Modellbau
Metallstore
Beispiel
für Kugellager
2.
Gimbal:

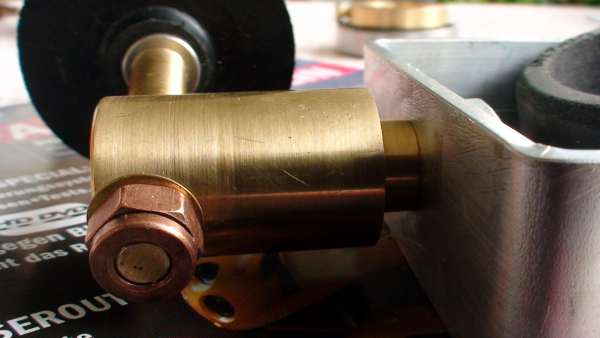

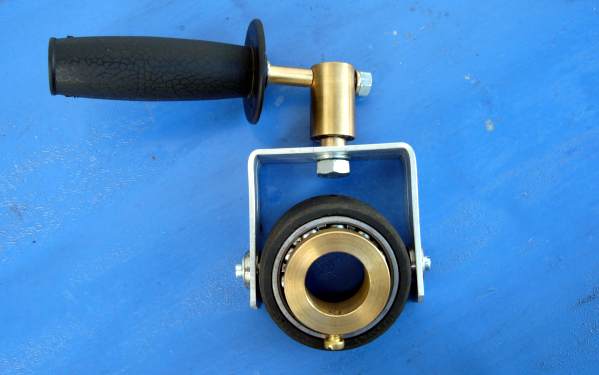

1:Gimbal mit Lagerung auf
Kugellagern in allen Gelenkstellen

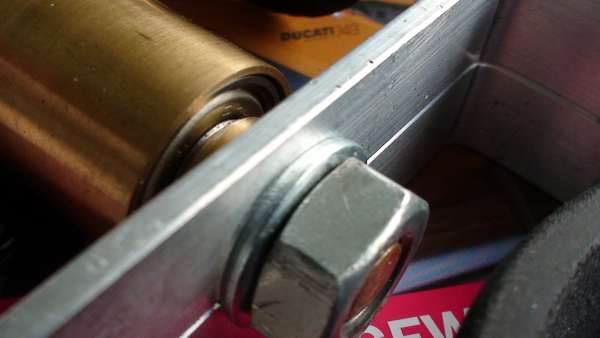

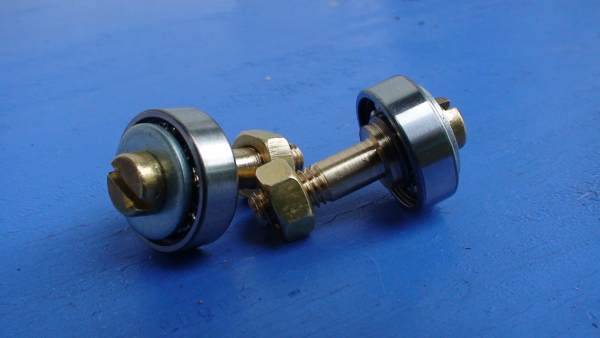

2: Lager für Gabellagerung
3: Lagerbüchse für Griff mit zwei
Rillenkugellagern innen

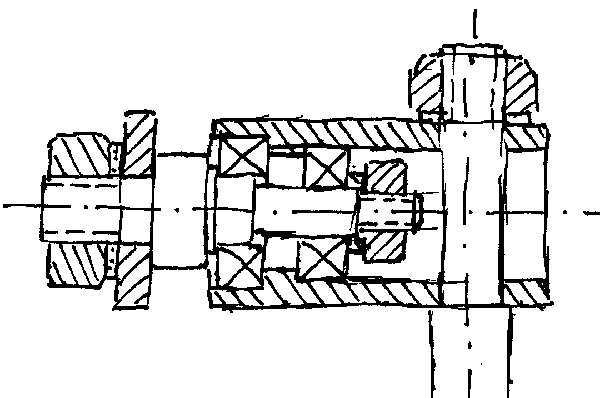

4: Grifflagerung im Schnitt
5: Hinteres Rillenkugellager in der
Griff-Lagerbüchse

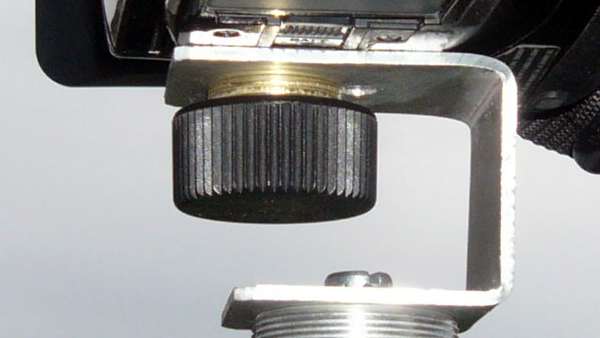

6: Kamerabefestigung mit
Schwerpunktausgleich quer zur Kamera

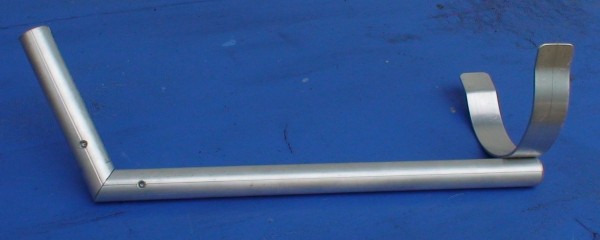

7: Unterarmstütze zur Entlastung
des Handgelenkes
